封箱機雙作用棘輪機構的詳細說明
什么是雙作用棘輪機，其作用原理和主要特點?

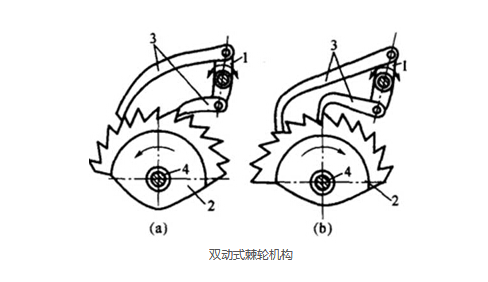

圖為雙作用棘輪機構。棘爪3可以制成直邊或帶有鉤頭。棘輪為鋸齒形狀。該棘輪機構的棘爪由兩個棘爪組成。如圖(a)所示，當翹板1逆時針旋轉時，大棘爪將插入棘齒的相應齒槽以推動棘齒逆時針旋轉，此時小棘爪在棘齒的背面滑動。如圖(b)所示，當翹板返回到順時針方向時，小棘爪將插入棘輪的相應插槽中以推動棘輪逆時針旋轉，而大棘爪將在棘爪的背面滑動棘輪。因此，雙作用棘輪機構可以實現：當搖桿往復運動時，棘輪可以在單個方向上移動。
如果需要頻繁地改變棘輪的旋轉方向以獲得雙向間歇運動，則將棘輪的齒制成矩形齒，并且在搖臂上安裝可逆雙向棘爪3。棘爪將棘輪的一側推成筆直的一側，而另一側則彎曲，因此返回時可以在棘輪齒的背面滑動。在圖中，如果棘爪3位于實線的位置，則當搖桿1連續地來回擺動時，可以逆時針方向推動棘輪2以進行間歇運動。
圖(b)顯示了另一種雙向棘輪機構。當棘爪3和搖桿在圖中所示的位置來回擺動時，棘輪2將沿逆時針方向間歇地運動;如果提起棘爪(拉出定位銷)5)繞自身軸線旋轉180°然后放下(定位銷插入另一個銷孔)，則棘輪可實現順時針方向的間歇運動;如果將棘爪提起并繞其軸線旋轉90°，則將其放下(定位銷不能掉入銷孔中)，以使棘爪與棘輪分離并且不起作用。當棘爪來回擺動時，棘輪保持靜止。
